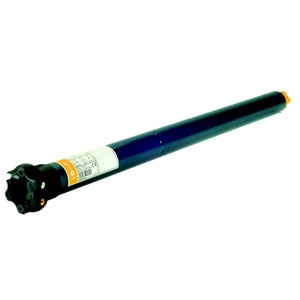

503S3 SONESSE 50 RH VVF 1M - BAR - 1030067 - 1 - Somfy
503S3 SONESSE 50 RH VVF 1M - BAR - 1030067 - 1 - Somfy
503S3 SONESSE 50 RH VVF 1M - BAR - 1030067 - 2 - Somfy

Ref : 1030067 - 503S3 SONESSE 50 RH VVF 1M - BAR

503S3 SONESSE 50 RH VVF 1M - BAR
詳しく見る
テクノロジ
電力線

Product benefits

機械式リミット機構を内蔵した静音タイプのACチューブラモータです。

接続するケーブルにより回転方向が決まり、電力スイッチにより行います。

希望のリミット位置でモータを停止させ、押しボタンを押すだけでリミット位置の設定が行えます。

詳細と仕様

静音タイプACチューブラモータ

押ボタン機械式リミット内蔵

ラウンドヘッド

Technical information

電気式

定格電圧/電源周波数 100V - 50/60Hz
最大電圧 106   V
最大電圧 94   V
消費電力 85   W

機械式

定格トルク 3   Nm
公称回転数 28/32   rpm
連続性 ± 5   °
モータヘッド種類 Round head
リミットスイッチ種類 Quich limit switch
リミットスイッチユニット容量 46   turns

規格

保護等級 IP 31

ケーブル

配線距離 1   m
カラー White
ケーブル種類 VVF
配線セクション 0,75   mm²
ケーブル芯線数 4

寸法

リベット間隔 701   mm
全長（L1) 712   mm
重量 2,52   Kg
クラウン径 50 x 1,5   mm
長さ（L3） 723   mm

その他

使用周囲温度 0 to + 60   °C
定格時間 4   mn
騒音レベル <= 44   dBA
