530R3 30/12-14 VVF US 1M - UNIT - 1045049 - 1 - Somfy

Ref : 1045049 - 530R3 30/12-14 VVF US 1M - UNIT

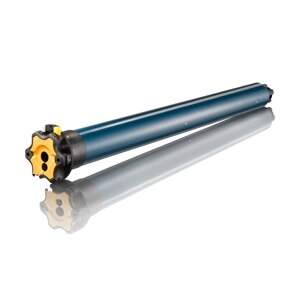

530R3 30/12-14 VVF US 1M - UNIT

530R3 30/12-14 VVF US 1M - UNIT

詳しく見る
Application
窓シャッター,テラスオーニング
Technology
電力線

Product benefits

機械式リミット機構を内蔵したACチューブラモータです。

接続するケーブルにより回転方向が決まります。

希望のリミット位置でモータを停止させ、押ボタンを押すだけでリミット位置の設定が可能です。

詳細と仕様

ACチューブラモータ

押ボタン機械式リミット内蔵

スターヘッド

Technical information

電気式

消費電力 160   W
最大電圧 95   V
最大電圧 107   V
定格電圧/電源周波数 100V - 50/60Hz

機械式

リミットスイッチユニット容量 46   turns
リミットスイッチ種類 押ボタン機械式
モータヘッド種類 スターヘッド
公称回転数 12/14   rpm
定格トルク 30   Nm
連続性 ± 5   °

規格

保護等級 IP 44

ケーブル

ケーブル種類 VVF
配線セクション 0.75   mm²
カラー 白
配線距離 1   m
ケーブル芯線数 4

寸法

リベット間隔 540   mm
重量 2.15   Kg
全長（L1) 555   mm
クラウン径 50 x 1.5   mm
長さ（L3） 563   mm

その他

定格時間 5   mn
使用周囲温度 -10 to +40   °C
